晟鼎精密接觸角測量儀軟件界面介紹

?

SDC-200水滴角測定儀軟件主界面窗口主要分為：?A 菜單欄、B 工具欄、C 信息欄、D 自動滴液設置與控制欄、E 動態圖片區、F 測試結果數據顯示區、G、視頻圖像操作區共H. 手動擬合8個欄位，如下圖所示。

?

圖軟件主界面窗口

?

下面就組成軟件界面的各個部分做以簡要介紹：

　 菜單欄（A區）

　　　菜單欄由文件、配置、操作、處理、圖像、表面張力、控制模塊、查看、幫助組成。

　　　文件菜單

?

文件菜單

?

①打開圖片：打開已經保存的測試圖片。

②另存為：保存界面上G區（視頻圖像操作區）的圖像。

③生成報告：對C（信息欄）、F（測試數據列表顯示區）以及每次測試的G（視頻圖像操作 ? ?區）圖像進行整合生成一個Word文檔，保存在硬盤上。

④生成EXCEL：對F（測試數據列表顯示區）數據以EXCEL文檔的形式保存在硬盤。

⑤打?。簩φ跍y試的圖片進行打印。

⑥打印預覽：打印前，預先瀏覽將要打印的區域。

⑦打印設置：設置將要進行打印的圖片打印方式。

⑧最近的文件：用于查看最近保存過的測試數據的文件

⑨退出：退出軟件。

?

　　?配置菜單

圖配置菜單

?

①試驗設置：設置采樣的間隔時間（毫秒）和采樣的數目（每1000毫秒=1秒）如圖3.4所示

圖3試驗設置

②攝像頭設置：調節攝像機光源亮度，如圖3.5所示

?

圖攝像頭設置

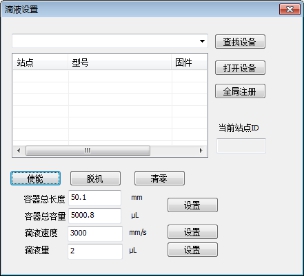

③管理員設置

圖管理員設置

操作步驟：

①查找設備 ?②打開設備 ?③全局注冊

④使能 ? ⑤設置容器長度/容量、滴液速度及滴液量

?

?操作菜單

圖操作菜單

?

①開始試驗：（對應的工具欄按鈕）根據在配置菜單中試驗設置設好的采樣速度和采樣總數進行試驗，采樣圖片在E（?動態圖片區）進行顯示。

②停止試驗：（對應的工具欄按鈕）在按開始試驗后，試驗完成前，停止圖像的采樣。

③打開攝像機：（對應的工具欄按鈕）打開CCD采集圖像。

④關閉攝像機：關閉CCD,無法圖像采集。

⑤錄制視頻：（對應的工具欄按鈕）將CCD采集到得圖像錄制為avi視頻。

⑥停止錄制：（對應的工具欄按鈕）停止錄制，生成視頻。

⑦截圖：（對應的工具欄按鈕）抓取試驗時的一張圖像，并顯示在G區（視頻圖像操作區）。

⑧回放視頻：對錄制好的視頻進行回放查看。

?

?處理菜單

圖3.8處理菜單

?

①切換方式：切換圓或者橢圓的方法。

②自動全擬合：（對應的B(工具欄)按鈕）打開圖片或瞬時截圖采樣圖片，點擊處理菜單欄 的全自動擬合或工具欄的全自動擬合快捷按鈕?；蛑苯影存I盤上的2鍵（此按鍵包含截圖，自動基準線及自動計算），便自動得出液滴的角度。

③自動半擬合：（對應的B(工具欄)按鈕）打開圖片或瞬時截圖采樣圖片，然后選好液滴的水平基線，點擊處理菜單欄的自動擬合或工具欄的自動擬合快捷按鈕抑或按鍵盤上的Enter鍵，便自動得出水滴的角度。

④自動擬合試驗圖：根據設置好的試驗設置方法，自動擬合所有試驗所采樣的圖。

⑤水平擬合：對應的工具欄按鈕）根據采樣所得的圖片，先擬合液滴的水平線（單擊鼠標左鍵一次），然后擬合水平線上的水滴輪廓（（圓方法）點擊液滴上的三個點-液滴最左端的點，液滴的最高點，液滴最右端的點；），之后系統將自動截圖并計算出角度。

⑥斜面擬合：（對應的工具欄按鈕）根據采樣所得的圖片，先擬合斜面上的液滴輪廓（（圓方法）點擊水滴上的三個點-最左端的點，液滴的最高點，最右端的點）?，然后擬合液滴的斜面（選測水滴最左端的點單擊鼠標左鍵，之后單擊液滴最右端的點），最后系統會根據所擬合的輪廓計算出角度。

⑦寬高測量：根據采樣所得的圖片，選擇水滴最左端的點，點擊鼠標左鍵不放，拖動指針到水滴最右端的點，之后拖動指針到水滴的最高處放開鼠標左鍵，最后系統會根據所擬合的輪廓計算出角度。

⑧人工切線：根據采樣所得的圖片，選擇水滴最左端的點，點擊鼠標左鍵，拖動指針到水滴最右端的點，沿液體外輪廓做液體的切線，最后系統會根據所擬合的切線計算出角度。

⑨輔助工具：（輔助工具主要應用于凹、凸面接觸角的測試）點擊輔助工具，進入輔助工具界面，如圖3.9所示。

?

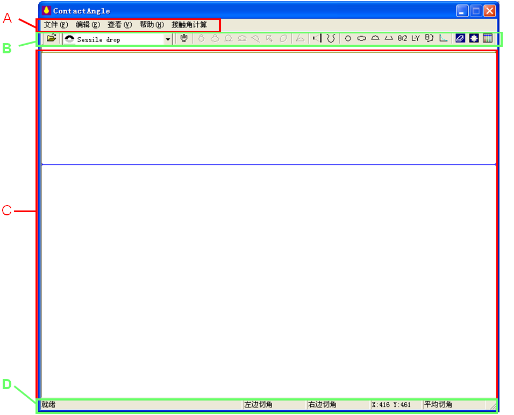

輔助工具的主界面窗口分為A 菜單欄、B 工具欄、?C 圖樣工作區、?D 狀態欄共4個欄位。

?

圖3.9 輔助工具主窗口界面

?

下面就組成軟件界面的各個部分做以簡要介紹：

輔助工具?菜單欄（A區）

文件菜單

??圖文件菜單

?

???①新建：建立新的工作區域。

???②打開：打開之前采樣的圖片。

???③保存：保存當前圖樣工作區的圖片。

???④另存為：選擇存放路徑，保存當前圖樣工作區的圖片。

???⑤打?。捍蛴‘?dāng)前圖樣工作區的圖片。

???⑥打印預覽：打印前，預先瀏覽將要打印的區域。

???⑦打印設置：設置將要進行打印的圖片的打印方式。

???⑧退出：退出當前操作界面。
