芯片鍵合前為什么要使用等離子處理?

芯片與封裝基板是兩種不同性質的的材料,如兩種材料表面的粘接性較差,則會導致粘接過程中出現空隙,芯片封裝后易出現脫落等問題。通過芯片和基板進行處理,極大改善粘接環氧樹脂的在其表面的流動性,減少芯片與基板的分層,增加產品的穩定性和壽命。

芯片鍵合(Die Bonding)是指將晶圓上切割下來的單個芯片固定到封裝基板上的過程。其目的在于為芯片提供一個穩定的支撐,并確保芯片與外部電路之間的電氣和機械連接。常用的方法有樹脂粘結、共晶焊接、鉛錫合金焊接等。

鍵合前處理

在點膠裝片前,基板上如果存在污染物,銀膠容易形成圓球狀,降低芯片粘結度。因此,在DB工藝前,需要進行等離子處理,提高基板表面的親水性和粗糙度,有利于銀膠的平鋪及芯片粘貼,提高封裝的可靠性和耐久性。在提升點膠質量的同時可以節省銀膠使用量,降低成本。

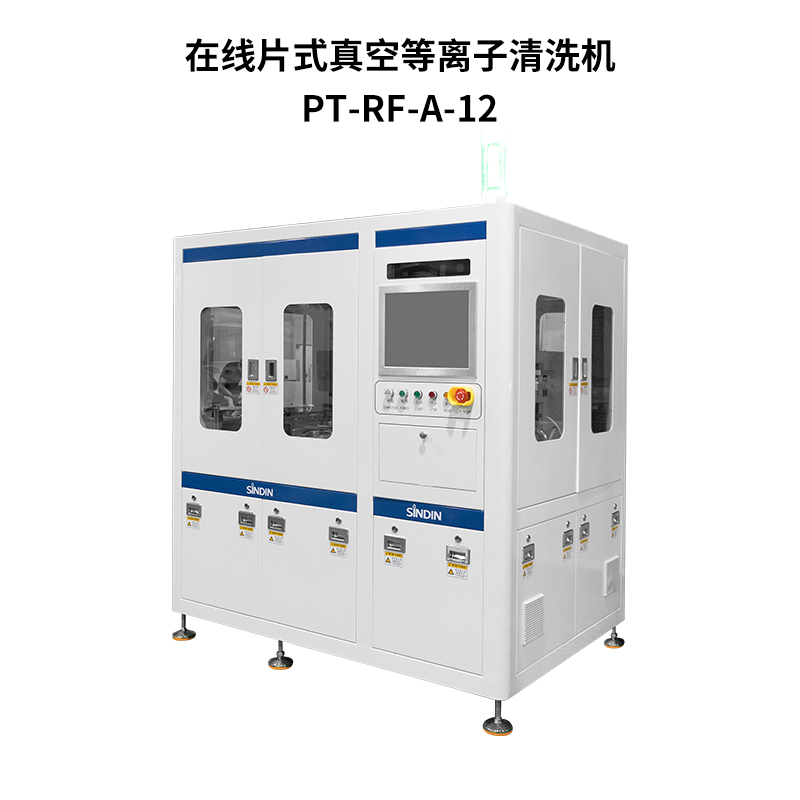

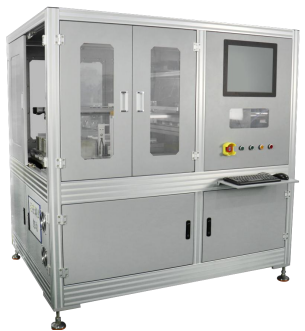

真空等離子清洗機
